气动夹管阀
KF系列气动管夹阀
概述：
KF系列气动管夹阀
公称通径：DN40-DN250
工作温度：-20℃ - +150℃
工作压力：2-6bar
用途：
气动夹管阀适用于配料系统和称量系统、粉末喷涂系统、真空厕所系统、真空输送系统、抽吸和压缩空气控制系统各种气动输送系统，其应用领域包括水泥料仓，色素和颗粒处理，冶金、化工、陶瓷、玻璃和塑料工业、污水处理，制药工业、食品工业及葡萄酒酿造业，输送含有纤维的液体、石油、矿浆、水泥、粉体、浆料、下水道污泥等流体,即使体内混有固态物质也可被截断。
康为KF系列气动管夹阀的结构简单，是较为经济的和理想的截止阀解决方案，因为操纵气动夹管阀无需另外的传动装置，只需要一个二位三通电磁阀或者先导阀即可操纵气动管夹阀。
特点：
KF系列气动夹管阀主要是通道流畅、耐磨、耐蚀和抗疲劳，无压力损失、无堵塞、无泄露，防水锤冲击，具有良好的化学和物理性能。内衬套易更换，维护成本低。
阀门结构材质：
|
法兰材质
|
阀体材质
|
衬套材质
|
|
标准铝
不锈钢/钢衬套
内螺纹
带法兰内衬套
|
铝
不锈钢
钢
|
耐磨天然橡胶
食品天然橡胶
高温天然橡胶
EPDM
黑色食品三元乙丙橡胶
浅色食品三元乙丙橡胶
丁腈橡胶
黑色食品丁腈橡胶
浅色食品丁腈橡胶
氟橡胶
硅树脂
氯丁橡胶
氯磺化聚乙烯橡胶
丁基橡胶
|

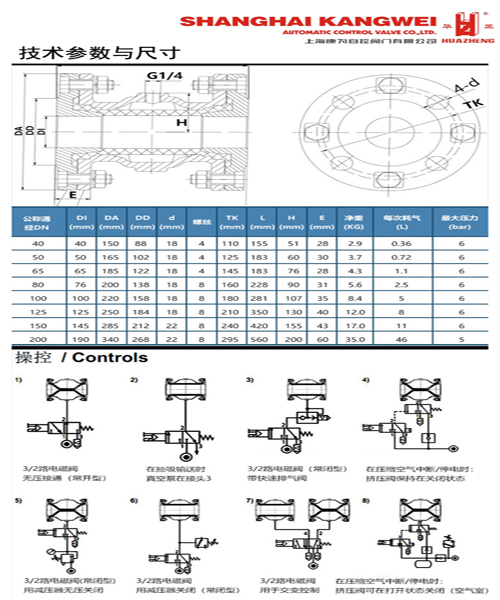

.jpg)
可能出现的状况
|
故 障
|
可能原因
|
补救措施
|
|
夹管阀没有关闭或关闭不完全
|
没有控制空气可用
|
检查空气供应
|
|
控制阀故障
|
检查控制空气是否进入夹管阀
|
|
|
控制压力太低
|
检查/更换控制阀
|
|
|
内衬套损坏
|
更换内衬套
|
|
|
|
内衬套不是唇形关闭
|
使用安装板矫正内衬套的关闭图像
|
|
夹管阀没有打开或打开不完全
|
在控制阀的通气孔堵塞
|
清洁消声器/控制空气管线
|
|
在输送区域的真空
|
真空控制
|
|
|
夹管阀关闭很长时间
|
真空支持的打开
|
|
|
控制阀故障（不关闭）
|
检查、更换控制阀
|
|
|
内衬套磨损迅速
|
控制压力、压差太高
|
检查待设置的控制压力
|
|
|
夹管阀不能全部关闭
|
检查待设置的控制压力
|
|
|
不利的运行条件
（如高温、工作压力或流量太高）
|
改变运行条件
|
|
|
夹管阀打开/关闭太慢
|
见故障”夹管阀打开/关闭太慢”
|
|
|
在输送区域的真空
|
真空均衡
|
|
|
内衬套质量不适合输送介质
|
使用其他内衬套质量
|
|
夹管阀要开/关闭太慢
|
控制空气管线过小
|
照说明书中的建议扩大控制空气管线
|
|
安装快速排气阀
|
||
|
控制空气管线过长
|
直线在夹管阀安装控制阀
|
|
|
快速安装排气阀
|
||
|
|
在控制阀的通气孔堵塞
|
清洁消声器/控制空气管线
|
|
|
控制空气接头过小
|
扩大空气连接或使用有两个空气连接的夹管阀
|
|
|
控制阀通道过小
|
安装大一些的控制阀
|
|
控制介质（例如：空气）进入输送区
|
内衬套损坏
|
更换内衬套
|
|
输送介质在控制阀的排气口溢出
|
内衬套损坏
|
更换内衬套
|
安全注意事项
1、更换内衬套、清洁夹管阀或对夹管阀进行其他任何操作之前，一定要关闭气源供应，并要断开控制气的连接。
2、在夹管阀运行时，一定要确保身体部位、工具或其它物体与之接触。
3、当介质的输送温度较高时，不要触摸夹管阀。（有造成灼伤的危险）
4、只有在设备已经关机并处于无压状态时，允许拆卸夹管阀。
5、为防止夹管阀的允许工作压力、控制压力过载，设备中须安装配备压力限制器和安全阀。
6、“不稳定气体”不能作为工作介质使用。
7、请注意：应用的介质或随夹管阀应用的环境的不同，有产生静电的可能（爆炸危险）。
8、选用夹管阀材料，除要考虑阀门本身的使用寿命，还要考虑驱动部件（气路控制、电磁阀等），一旦内衬套发生损坏，介质有可能进入到控制线路中去。
